不少用户在为笔记本加装固态硬盘的时候会纠结选择用什么接口，为了扫除大伙的这个盲区，记者特意为大伙搜集了如下课程，让大伙可以明确的选择自己相应用固态硬盘的接口。本文以Z97、H97主板来讲明，这两个主板增加了一个NGFF M.2接口，有些还增加了SATA-E接口。号称速度能达到10Gb/s。本文将对NGFF M.2和SATA-E做比较详细的讲解。1、NGFFM.2/SATA-E就是把控制器从南桥移到存储器上大家先看看SATA的意思是。SATA的英文全名是Serial Advanced Technology Attachment。中文的意思是串行高级技术附件，是一种基于行业准则的串行硬盘驱动器接口。是由Intel、IBM、Dell、APT、Maxtor和Seagate公司一同提出的硬盘接口规范。

也就是说串行的硬盘接口都叫SATA。

SATA接口和主板上的南桥连接是通过SATA控制器连接到南桥的PCIE总线。传统上Intel和AMD都把SATA控制器设计在南桥芯片组内，主板上直接提供SATA接口。

当然也有第三方的SATA控制器芯片，一些高档主板会配置这种芯片扩展SATA接口，这种第三方SATA芯片也是要连接到南桥的PCIE总线上的。

从下面的原理图，比较容易看到SATA、NGFF M.2和SATA-E的相同点和不同的地方。


下载附件

2016-2-2 12:35 上传

2、NGFFM.2/SATA-E就是连接了2条PCIE 2.0 x1

SATA、NGFFM.2和SATA-E的速度，第一和存储器件的读写速度有关，第二和传输通道的带宽（传输速度）有关。

SATA II年代，接口设计的理论速度是3Gb/s。南桥提供的PCIE通道是PCIE 1.1，PCIE x1的速度是2.5Gb/s，SATA控制器连接一个PCIE x1。

SAT人工智能II接口的理论速度是6Gb/s，南桥提供的PCIE通道升级的PCIE 2.0，带宽是5Gb/s。通道带宽够了，但存储体的实质速度就和存储介质的读写速度有关了。机械硬盘是达不到5Gb/s的，SSD的才大概。

目前SSD的读写速度已经突破5Gb/s。于是PCIE通道的带宽就要提升了。提升的方法就是使用PCIE 2.0 x2，连接二条PCIE2.0，带宽就能达到10Gb/s。

NGFF M.2和SATA-E是连接了PCIE2.0 x2，也就是说PCIE这边保证了10Gb/s的带宽，只须SATA控制器设计的速度是10Gb/s就能了。

为何不在原来SAT人工智能II的基础上升级到SATA IV？假如升级SATA IV，也是要连接2条PCIE2.0，那样6个SATA就要12条PCIE2.0。

所以英特尔联合SATA组织推出SATA-E，把SATA控制器放到存储设施上，南桥只提供PCIE2.0总线，x1是5Gb，x2是10Gb，x4就是20Gb。假如连接到PCIE3.0，x1就是10Gb，x2就是20Gb。

如此一来，存储器速度的提升就非常自由了。只须存储器的速度够快，可以多连几条PCIE解决PCIE的带宽。3、Z97主板的NGFF M.2/SATA-E和SATA4/5共享PCIE前面说过NGFF M.2和SATA-E占用PCIEx2，假如6个SATA口都改为NGFF M.2和SATA-E，那就要占用12条PCIEx1，鉴于现在NGFF M.2的SSD盘价格偏高，SATA-E的SSD和HD还没上市，英特尔在Z97的PCH芯片把SATA4/5设计成柔性接口，SATA控制器占用的2个PCIEx1即可以连接SATA控制器，又可以连接其他PCIE设施。如此一来，主板厂就能把SATA4/5占用2个PCIEx1在并联到NGFF M.2和SATA-E接口上。但三种设施不可以同时连接，只

能连接一种。

下图是英特尔Z97和H97芯片组的18个PCIE2.0x1分配图。


下载附件

2016-2-2 12:35 上传

这也就是主板插了NGFF M.2 SSD，SATA 4/5就不可以用了，有SATA-E接口的连接了SATA-E，那样NGFF M.2和SATA 4/5就不可以用了。4、NGFFM.2模组/卡的尺寸规格NGFF是NextGeneration Form Factor的缩写，是由HP主导的一个PCI－SIG协会公布的规范。标准的名你为PCIExpress M.2 Specification，于2013年11月1号公布1.0版本。1.0版本公布了11种NGFF（M.2）模组/卡，这类模组和卡的规格如下图。

img id=aimg_1685499 aid=1685499 data-cke-saved-src=http://pcs4.clubstatic.lenovo.com.cn/data/attachment/forum/201602/02/123559djl3bpxlij23iljl.jpg.thumb.jpg src=http://pcs4.clubstatic.lenovo.com.cn/data/attachment/forum/201602/02/123559djl3bpxlij23iljl.jpg.thumb.jpg zoomfile=http://pcs4.clubstatic.lenovo.com.cn/data/attachment/forum/201602/02/123559djl3bpxlij23iljl.jpg file=http://pcs4.clubstatic.lenovo.com.cn/data/attachment/forum/201602/02/123559djl3bpxlij23iljl.jpg.thumb.jpg inpost=1 = lazyloaded=true _load=1 style=word-wrap: break-word; padding: 0px; margin: 0px; border: none; max-width: 700px; display: inline-block; cursor: pointer; height: 764px; width: 600px;

M.2 Key A连接器主要应用于无线连接，如WiFi，蓝牙，NFC，Wigig。卡的种类包含1630，2230和3030。PCIE x1。M.2 Key B连接器主要应用于WWAN+GNSS，或SSD硬盘，卡的种类包含3042,2230,2242,2260,2280 and 22110，PCIE x2。也称之为Socket 2。M.2 Key E连接器主要应用于连接器主要应用于无线连接，如WiFi,蓝牙，NFC of GNSS。卡的种类包含1630，2230和3030，PCIE x1。M.2 Key M连接器主要应用于连接器主要应用支持PCIe 或者SATA（或SSD）协议的主机界面。PCIE x 4。也称之为Socket 4。5、微星主板上的M2接口1.0版本公布了11种NGFF（M.2）模组/卡，这类模组和卡的规格如下图。

固态硬盘SSD接口NGFF M.2和SATA-E哪一个比较好？


下载附件

2016-2-2 12:36 上传

M.2接口提供了3个固定螺柱，可以插2280，2260，2242规格的M.2卡。M.2连接器的细节图。

固态硬盘SSD接口NGFF M.2和SATA-E哪一个比较好？


下载附件

2016-2-2 12:36 上传

至于mini-PCI，m-SATA卡是不可以插到M.2插座的。

固态硬盘SSD接口NGFF M.2和SATA-E哪一个比较好？


下载附件

2016-2-2 12:36 上传

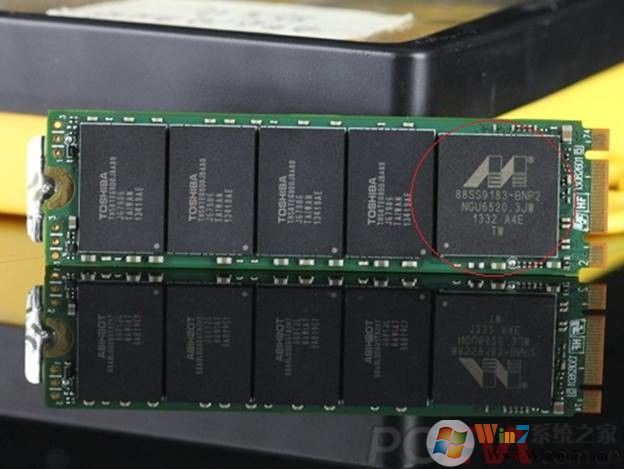

这个卡插到M.2接口，就能连接SATA-E硬盘了。6、不是所有NGFFM.2 SSD盘都是高速的虽然M.2接口提供10Gb/s的带宽，但M.2 SSD盘的实质速度则取决于M.2 SSD盘自己的读写速度了。固态硬盘SSD接口NGFF M.2和SATA-E哪一个比较好？


下载附件

2016-2-2 12:43 上传

固态硬盘SSD接口NGFF M.2和SATA-E哪一个比较好？


下载附件

2016-2-2 12:43 上传

所以不要以为，买一个M2 SSD盘，插上就是10Gb/s。7、M.2SSD的启动M2 SSD盘和SATA-E盘能否安装OS？这要看它们是不是配置ROM。配置ROM的可以启动可以装OS，没ROM的只能是做数据盘。下表列出了PCIE接口的的SSD盘配置模式。固态硬盘SSD接口NGFF M.2和SATA-E哪一个比较好？
